成套的低压开关柜和低压配电柜有什么区别？

要弄清楚题主的这个问题，我们首先要明确什么叫做三级配电系统。

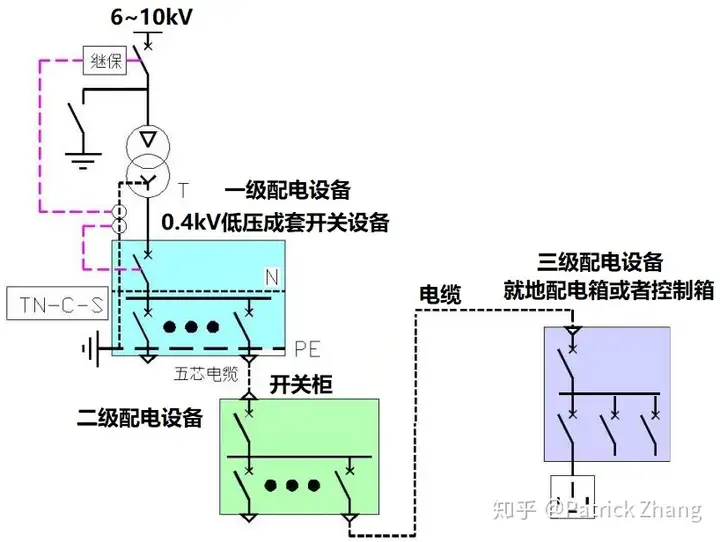

我们看下图：

图1中，天蓝色的就是一级配电设备。一级配电设备与电力变压器直接连接。一级配电设备的特点是电流大，短路电流也大。以及配电设备中的回路较多，往往采用成套低压开关柜，并安装在总配电室。

一级配电设备的主回路有进线回路、无功补偿回路、出线回路、电动机控制回路，还有母线联络回路。有些系统还配有自备发电机，因此一级配电设备中还有ATSE互投回路和发电机控制回路。

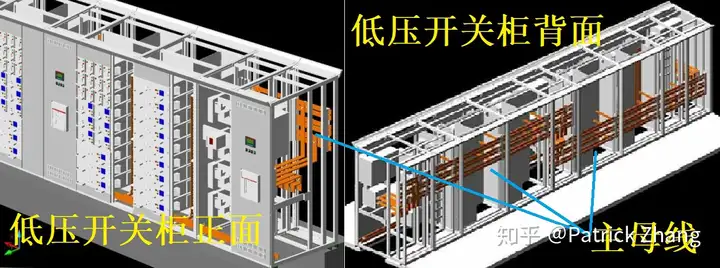

下图是我用CAD绘制的成套低压开关柜三维图：

图2的前视图中，最右侧是二段母线的低压进线柜，右数第二个是二段母线的无功功率补偿柜，右数第三个和第四个是二段母线的出线开关柜，右数第五个是母线联络柜，再往下就是一段母线的出线开关柜、一段母线的无功功率补偿柜，以及一段母线的低压进线柜。

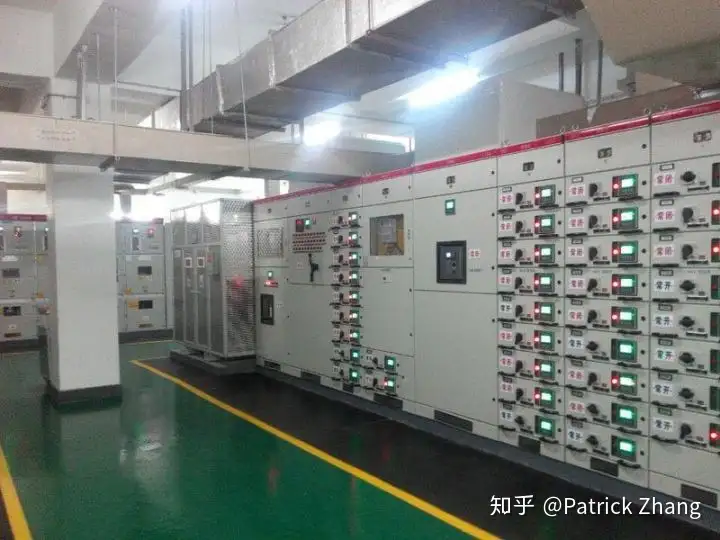

下图是某单位的总配电室低压成套开关柜图：

一级配电设备的出线单元通过电缆把电能输送给二级配电设备。图1中绿色的就是二级配电设备。

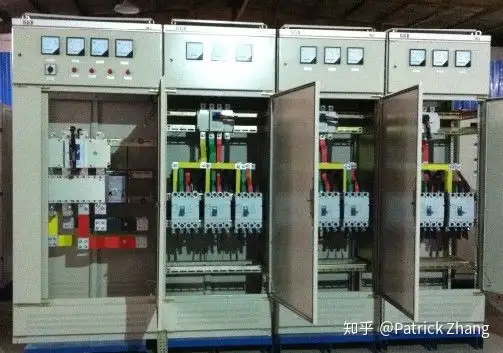

二级配电设备的电流和短路电流相对一级配电设备要小，并且无需配套无功功率补偿装置。二级配电设备一般也有进线回路和出线回路，采用相对简单的成套柜体结构，见下图：

注意看：图4中所示二级配电设备因为电流较小，其中的母线采用铝排，可以降低成本。

与一级配电设备所用的成套低压开关柜相比，我们看到二级配电设备的低压开关柜简单了不少。

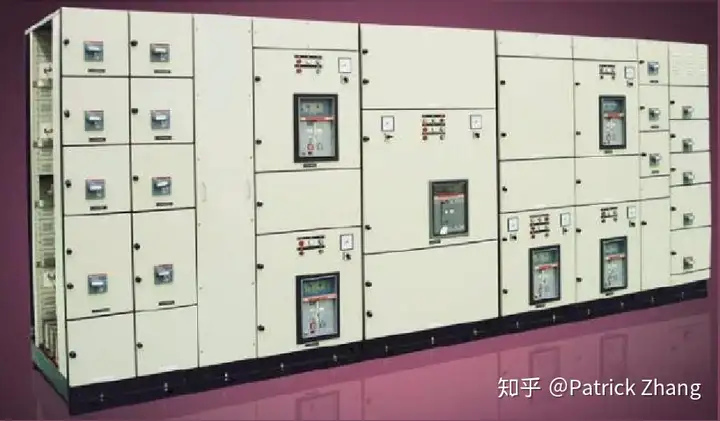

下图是ABB的安亚配电柜：

安亚配电柜既可用于一级配电设备，也可用于二级配电设备。它采用固定安装结构。

二级配电设备一般安装在车间、层间和分区配电室内。二级配电设备通过电缆把电能输送到最终用电设备所在位置的控制箱和配电箱内。

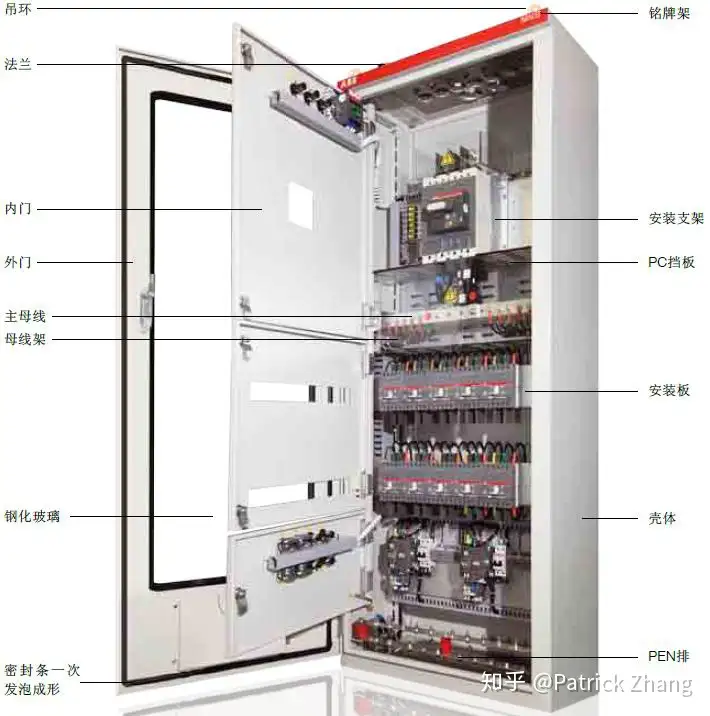

控制箱和配电箱见下图：

我们看到，配电箱比成套低压开关柜，无论是结构还是功能，都相对简单，电流也小很多。

另外提个醒：

题主不要把三级配电设备与三类配电设备弄混。

三类配电设备指的是：一类配电设备一旦停电后，会发生人身伤害和重大经济及政治影响，例如奥运会主会场的配电设备，再例如电梯等等；二类配电设备停电后不会发生人身伤害，但会发生经济损失；三类配电设备停电后不会发生任何损失，也不会发生人身伤害，例如广告照明等等。

回答完毕。

=================
