lng气化站设备、场站系统详解，随着“煤改气”的大热，越来越多的用能单位在权衡管道气与LNG点供的利弊之后，开始按照自己的意愿选择用气方式。 那么，采取lng点供的话，建设而成储罐气化站该如何操作？如何保养？如果发生泄漏又该如何处理呢？

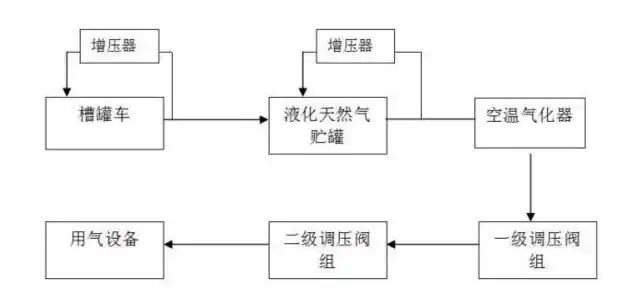

一、工艺流程

二、槽车卸液操作

1、罐车停稳与连接：

液化天然气的专用槽车开到装卸区停稳、熄火、拉手刹，用斜木垫固定车轮，防止滑移;先把装卸台上的静电接地线与LNG槽车可靠夹接，再用三根软管分别把卸液箱卸液口与槽罐车装卸口可靠连接;并打开卸液箱接口处排气阀，打开槽车顶部充装阀、回气阀，使气体进入软管，再从排气阀放气置换软管内空气，关闭排气阀，检查软管接头处是否密封至不漏气。

2、槽罐与储罐压力平衡：

查看槽罐车内压力和储罐内的压力，如储罐内的压力大于槽罐车内压力时，这时打开储罐顶部充装管道至槽罐车增压器进液管之间的阀门和增压器进液口阀门，使储罐内的气相与槽罐车内的液相相通，以降低储罐内的气相压力。当储罐内与槽罐内的压力相同时，关闭储罐顶部充装管至槽罐车增压器进液管之间的阀门。

3、槽罐的增压：

打开槽罐车与槽罐车增压器进液管之间的阀门，以及槽罐车增压器回气至槽罐车气相管之间的阀门，通过槽罐车增压器增压以提高槽罐车内的气相压力。

4、槽罐卸液：

当槽罐罐内压力大于储罐中压力0.2Mpa左右，可逐渐打开槽罐车出液阀至全开状态。这样槽罐车内的液化天然气通过卸液箱的软管与储罐上的装卸口连接卸入液化天然气(LNG)储罐。

三、低温储罐的使用操作

1、储罐的压力调整至恒压： 利用储罐自带的增压阀、节气回路、增压器把储罐的压力调整在一定的范围内(一般控制在0.2～0.35MPa)，若储罐内的压力不够，可通过调整增压阀升高设定压力，从而获得足够的供液压力确保正常供气。正常工作时，储罐增压器的进液阀和出气阀需要打开，以保证储罐增压器正常工作，确保储罐的工作压力。

2、供气系统的供气：

①、管道和相关设备在首次使用液化天然气时，应使用淡气置换管道和相关设备内的空气，然后用天然气置换管道和相关设备内的淡气，以确保系统中天然气的含量后才能使用液化天然气。 正常用气时可根据车间用气量大小确定是开二台空温式气化器还是开一台空温式气化器。打开空温式气化器前后相关阀门以及至车间用气点的阀门，缓慢打开储罐出液使用阀，液化天然气(LNG)通过空温式气化器吸收空气中的热量，使液态介质气化成气体，同时对气体进行加热升温，使气体接近常温。

气化后的天然气再经一级调压阀组调压，把气相压力调至一较低值(一般调至0.09Mpa)，然后通过工艺管道进入用气设备前的二级调压阀组，经过二级调压后进入用气设备。

②、储罐操作主要是开关出液口阀门及气相使用阀门，一般出液口、气相使用阀门均为双阀，靠近储罐的一只阀门是常开阀门，另一只是工艺操作阀，这样，一旦工艺操作阀因经常开关而损坏，把近罐的根部阀关闭就可以修理。

③、储罐节气操作：在正常用气时，如发现储罐的压力达到0.6Mpa时，这时可打开储罐气相使用阀、同时关闭储罐出液使用阀，让气相代替液相进入空温气化器供气使用;当储罐压力值下降至正常值0.2Mpa时，再开储罐出液使用阀，同时关闭气相使用阀;如反复出现储罐压力达到0.6Mpa时，应报设备产权单位修理或调整设定压力。在使用储罐气相使用阀时，必须确保储罐压力不得低于0.15MPa。以保证生产的正常用气供应。

④、当生产停产后恢复生产时，应首先确定供气系统和管道内的介质是天然气还是空气。如果介质是空气，则先要用淡气置换供气系统和管道内的空气，再用天然气置换供气系统和管道内的淡气，以确保系统中天然气的含量后才能恢复生产。如果介质是天然气，则可先开储罐出液口阀旁的储罐气相使用阀，让储罐内的气相代替液相进入空温气化器和相关的工艺管道至车间用气设备。等相关设备和管道预冷后再开储罐出液阀，同时关闭气相使用阀。

四、空温气化器和调压系统的操作

1、关闭空温气化器出口阀，缓慢打开空温气化器的进液阀，待空温气化器内压力与储罐内压力相等时，缓慢打开空温气化器出口阀。

2、松开(逆时针)调压阀调节螺栓，关闭用气点阀门，打开调压阀进口阀门、出口阀门;分别逐个调节调压阀至设定压力，一般一级调压调至0.09～0.095Mpa，二级调压阀根据用户要求调节。调节方法：旋紧(顺时针)调压阀调节螺栓，同时注意阀后压力表指针的变化，当指针接近设定压力时，缓慢调节直至压力稳定在设定压力值位置。

3、打开用气点阀门，点火用气，观察用气使用情况，并注意调节调压阀，以满足用气点使用压力，稳定后锁紧调压阀调节螺栓，旋上保护罩。

4、在用户使用最大用气量时，要观察气化器的结霜情况(尤其在冬天)。当气化器出口出现结霜情况时，说明气化器气化量不够，已满足不了使用要求，这时应采取如下措施解决：①、加喷淋水，②、加强通风，③、增加或调换大的气化器。

五、日常维护保养

1、在站内操作人应每日早、晚进行巡回检查，确保安全无泄漏，并做好记录。

2、操作阀门时应缓慢开关，严禁用助力工具开关阀门，对于设备、管道、阀门的解冻，只能用水冲，严禁敲打，火烤和电加热。

3、安全阀和压力表下阀门为常开阀门，严禁关闭，并保持安全阀和压力表处于完好工作状态(在检测周期内)。

4、在正常使用的情况下，每半年应对阀门、管道及仪表进行一次全面检查和维护。

5、操作人员应持证作业，非工作人员一律不得进入液化天然气气化站区域内。

六、泄漏等应急处理

1、操作人员在日常使用中要对低温储罐和管道的相关阀门连接处和密封处经常进行检查。发现漏点立即处理，确保无泄漏。

2、lng气化站设备一旦发生泄漏，应立即设置隔离区域，严禁车辆、火种、闲杂人员进入泄漏区，并迅速关闭储罐阀门及相关管道阀门，切断可燃气体的气源，如阀门发生冻结无法关闭，应立即用水浇后关闭。

3、用气点一旦发生泄漏着火事故时，应按上述泄漏事故的方法迅速关闭上游管道阀门，同时用干粉灭火机进行扑救，立即报119。
